本机适用于平流沉淀池、隔油池的集泥、排泥、除砂、除渣、除油之用，它也可以安装在池子带顶盖的池内。　　

本机由驱动装置、传动链条与链轮、牵引链与链轮、刮板、导向轮、张紧装置、链轮轴、导轨支架等组成。通过驱动装置带动链条运动，从而牵引链条上刮板移动，将沉于底部的泥砂刮集到集泥槽，浮渣刮集到除油(渣)管。　　

按用户工艺上的要求提供满足要求的上建条件图。

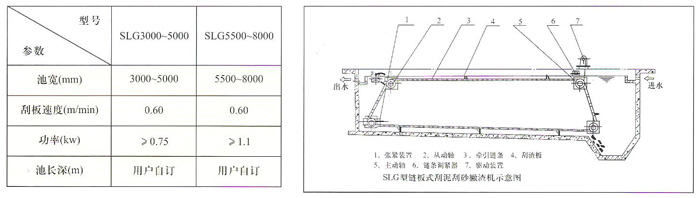

SLG型链板式刮泥撇渣机主要技术参数表

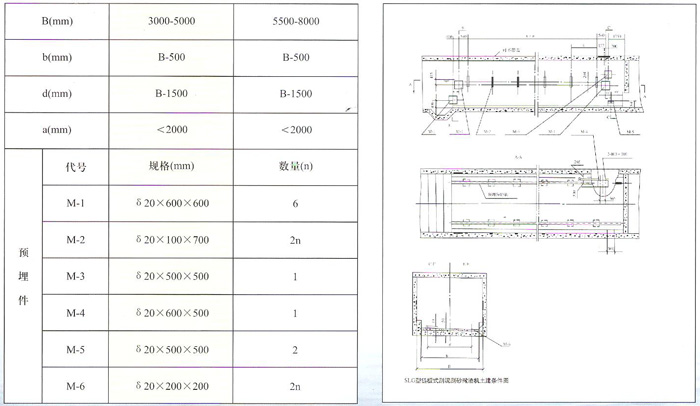

SLG型土建尺寸参数表
