一、用途与简介　　

GH型弧形格栅除污机是设在大型取水口，污水及雨水的提升泵站；污水处理厂等进水口处，是适用于浅池栅井的一种拦污设备，用于阻档草木、垃圾、纤维状物质等杂物进入水泵和后继设备，以确保水泵及其它设备的正常运行。　　

该产品通过省级鉴定，并获建设部科技进步奖。

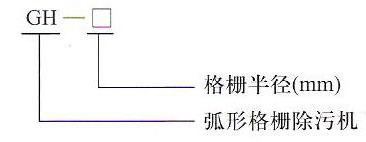

二、型号说明

三、结构和工作原理　　

GH型弧形格栅主要由驱动装置，栅条组、传动轴、耙板、旋转耙臂、副耙装置等部件组成。其结构紧凑，占地少，土建费用低，自动控制，运行平稳，可靠，噪声低。　　

工作时，齿耙缓慢地绕着安装在弧形格栅曲率中心处的水平轴转动，去除格栅条上被拦截的污物。

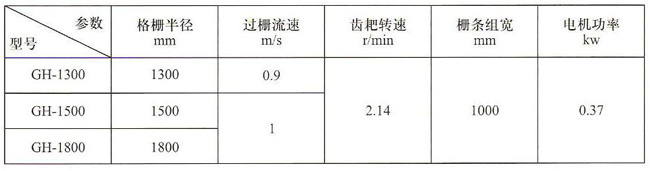

四、规格及主要技术参数

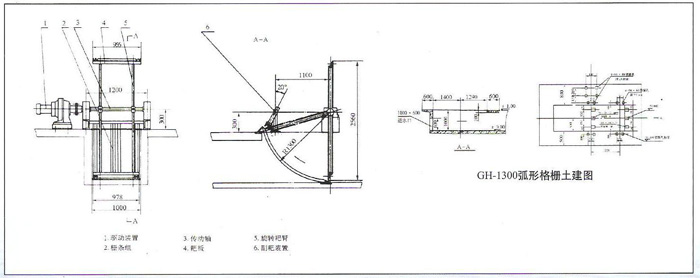

五、GH-1300弧形格栅除污机外形尺寸及土建埋件尺寸

六、订货须知

1.订货时应提供土建井宽、井深、耙齿有效间隙等技术参数。

2.订货时应注明特殊材质要求。

3.配套电控箱应注明控制要求及控制方式。
