一、用途与简介　　

垂直安插于水渠中用以拦截草木、树枝、垃圾等较大直径的漂浮物，用人工清除的一种简易拦污设备。常用于中、小型污物量少的给排水工程，具有刚性好、截污性能优越、易移位安装等特点。

二、安装要求　　

1、导轨长度根据工程情况确定，需要拼接时，采用对接双面焊缝。焊口错边量应小于0.2倍的槽钢腰厚。焊口必须磨平。导轨在安装前必须调直，直线公差值为导轨长度的1/1000。　　

2、导轨中心线垂直度公差值为导轨长度的1/1000，导轨中心线与安装中心平面的平行度公差值为4。3、埋铁间距L，不得大于800，其尺寸和数量根据工程情况确定。

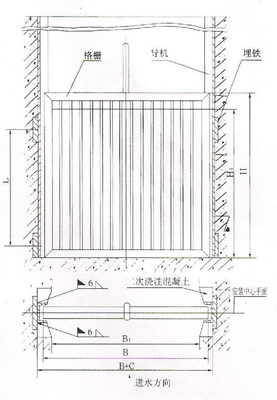

三、BS型平板格栅安装图

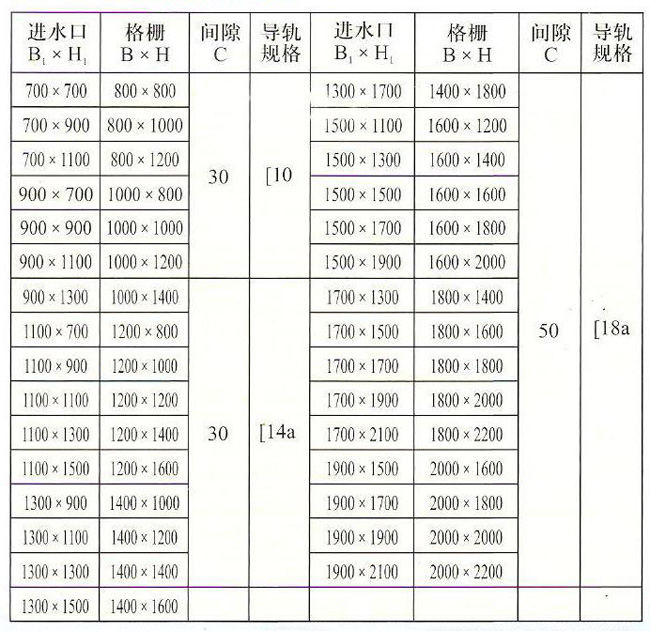

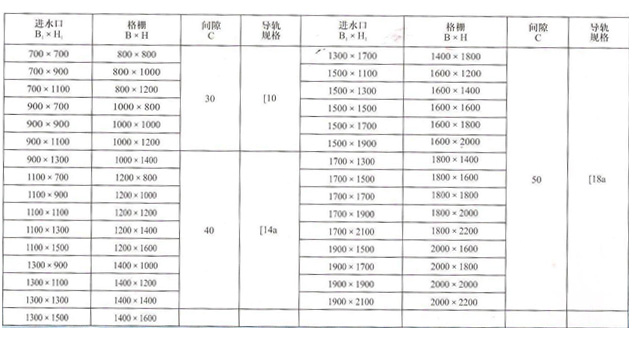

四、规格及主要技术参数
