一、用途简介　

ZSB型转刷网蓖式清污机设置于粗拦污格姗后，对水中+D3.6mm以上的细枝、杂草、鱼类及漂浮物可靠地拦截和清除，广泛适用于大电厂和其它工业供水系统，市政工程给排水系统。　　

该产品通过省级鉴定。

二、型号说明

三、结构和工作原理　　

ZSB型转刷网蓖式清污机由钢架本体、滤网组和传动链把方毛刷由下向上移动，清扫网面并带走污物送到排污口滑板，大部分污物由自重脱落，少数粘附于方刷的污物同逆向转动的圆刷清除落入排污槽内，经水冲洗排出。

本设备具有过滤可靠，除污效率高，水流通畅，运行平稳噪声低，耗能低、占地省，使用寿命长，安装操作、维护方便，可实现全自动化操作等特点。

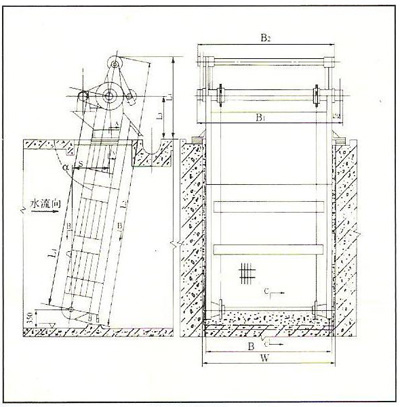

四、ZSB型转刷网蓖式清污机外形安装尺寸图

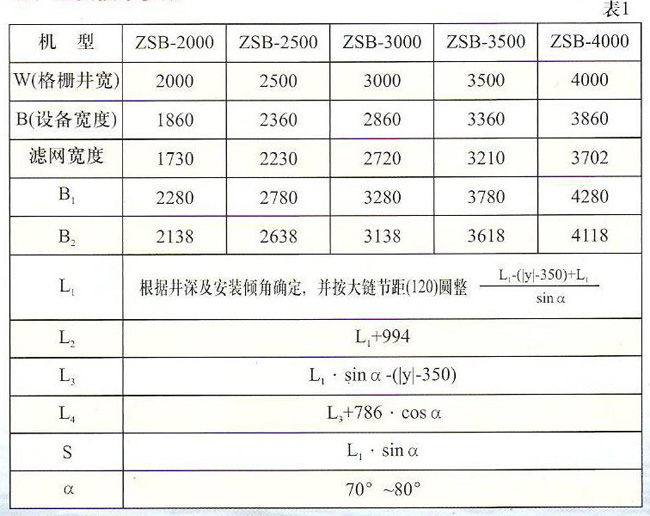

五、主要技术参数

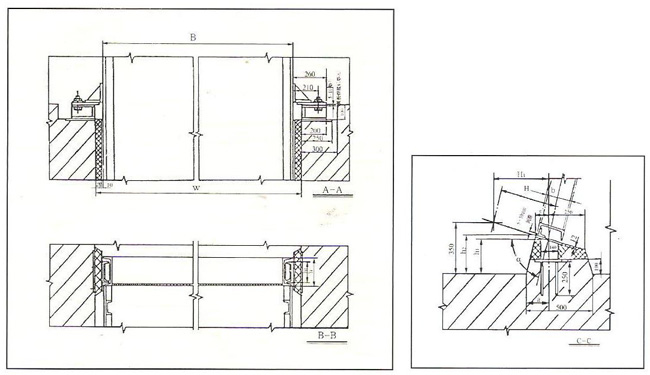

六、清污机安装关系图

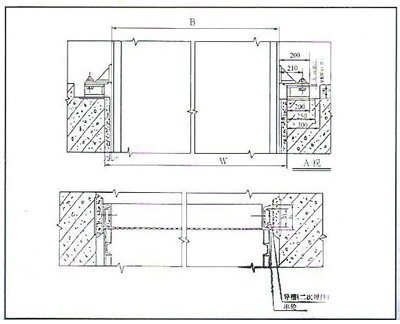

七、土建埋件和留孔尺寸图

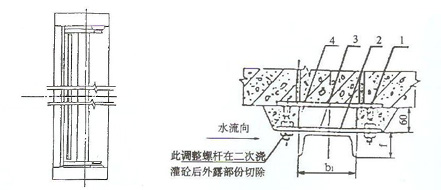

八、ZSB型转刷网蓖式清污机一次预埋件图

九、ZSB型转刷网蓖式清污机二次预埋件图
