用途:
本装置是在消化吸收国外先进技术的基础上,结合我国国情研制而成的可自动控制调节水位(液位)的堰门。适用于交替运行氧化沟污水处理的配水井和沉淀池等所有需要水位调节的部位,也可用于气浮池、隔油池及其他水利工程等构筑物中水位或液位的调节控制。
该产品通过省级鉴定。
结构及特点:
AEW型可调式出水堰主要由电机、减速装置及堰门组合件等组成。电机经减速装置驱动堰门上部丝杆,通过丝杆的上下垂直位移,由铰链机构牵引堰门改变与液面的角度,从而达到改变水位、控制流量的目的。
特点:
动作灵活、密封性好、自动化程度高。
工作环境适应性强、使用寿命长。
设有行程限位和动力过载保护,工作安全可靠。
易与构建物组合,安装维护方便。

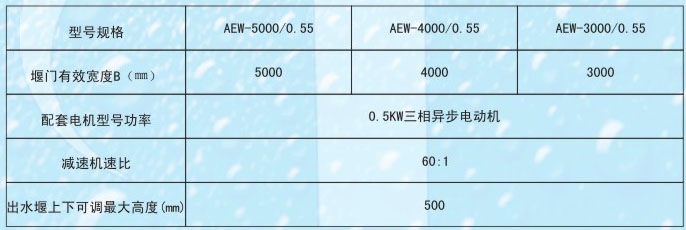

型号说明:
基础及安装:
说明:
1.图中所示尺寸单位标高为米,其余为毫米,标高为相对标高,出水渠壁沿标高为±0.00m。
2.水堰基础为钢砼结构。
3.当几个出水渠连通时,渠底有坡度,最高点为-1.2m。按3%坡降向出水总管口倾斜。 |
