QS型双吊点启闭机

用途：
用于各类大型给排水工程、水利水电工程、用于控制各类大、中铸铁闸门及钢制闸门的升降达到开启与关闭的目的。
结构与特点：
1.双吊点启闭机包括电机、启闭机、机架、防护罩等组成；采用三级减速的方式，通过旋付传动、输出转距更大、启闭机配钢机架克服土建不平整，以减少整机噪声及振动。
2.采用户外型长时工作制电机，防护等级≥IP55.行程控制机构采用十进位计数器原理，控制行程的误差为5%，转距保护控制通过蜗杆产生轴向位移触动微动开关达到保护电器的原理。
3、操作维护简单，可实现现场和远程控制。

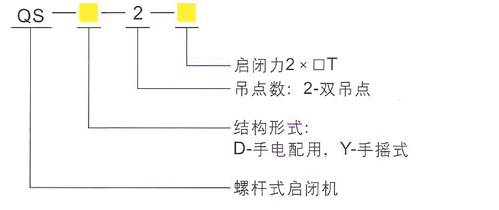

型号说明：

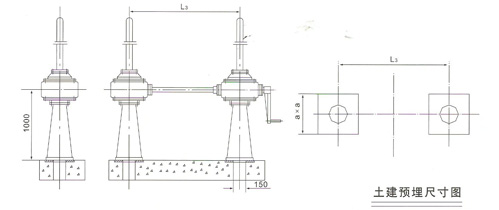

QS-Y-2型手摇式双吊点启闭机：

型号/参数	启闭力T	丝杆直径	速比	a	L₃
QSY₂-2×1T	2T	φ38	1∶2	300	1000~3000
QSY₂-2×2T	4T	φ40	1∶2	300
QSY₂-2×3T	6T	φ44	1∶20	500
QSY₂-2×4T	8T	φ46	1∶30	500

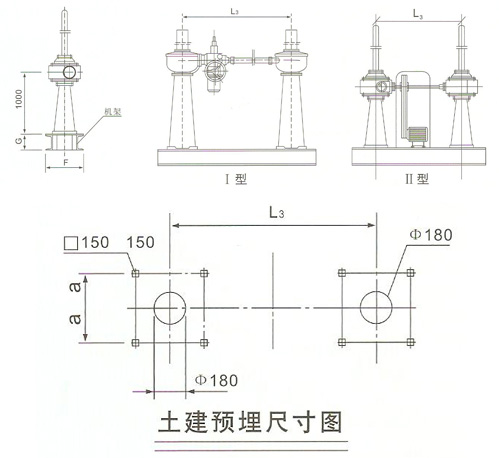

QS-D-2型手电式双吊点启闭机：

参数规格	外形及安装尺寸
参数规格	启闭力T	输出转距	电机功率	丝杆直径	输出转速	a	F	G	L₃
QSD₂-2×5	10T	2400N·m	3.0Kw	φ48	24	550	500	180	1000~1500
QSD₂-2×8	16T	3600N·m	4.0Kw	φ55	24	550	500	180	1600~2000
QSD₂-2×10	20T	5000N·m	5.5Kw	φ60	24	650	600	250	2100~2500
QSD₂-2×15	30T	7000N·m	7.5Kw	φ75	18	650	600	320	2600~3000
QSD₂-2×20	40T	10000N·m	10.0Kw	φ75	18	800	750	320	3100~3300
QSD₂-2×25	50T	12500N·m	12.0Kw	φ80	18	800	750	320	3400~3500

订货须知：

1.订货时请详细的根据产品样本注明型号和规格。

2.订货QSL2型启闭机时需注明电机适用环境指标（户外型、防爆型）及双吊点的间距L3。

3.QS型启闭机为本公司自行研制生产，如用户有特殊要求，我公司可按要求进行制作。
