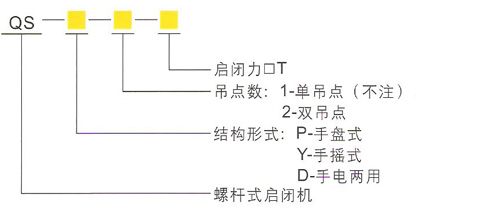

用途: 广泛应用于自来水厂、污水处理厂、各类给水工程、水利工程中的闸门、堰门、排泥阀等设备的升降和调节,从而实现闸门或阀门的开启与关闭。可分为手动(手盘、手摇)和电动(手电两用、手电双吊点)两类控制形式。 结构及特点: 1、手电动启闭机采用螺杆螺旋传动实现对闸门、堰门的启闭。传动螺杆均采用梯形螺纹并设有平面轴承、具有安装维护简单、操作轻巧灵活等特点。 2、电动启闭机采用齿轮-蜗杆-蜗轮二级减速、满足转速慢、转距大的工作状态。 3、行程控制机构采用十进位计数器原理,控制行程的误差0.5%,转距保护控制是通过蜗杆产生轴向位移,来达到保护电器的原理。 4、操作简单、可实现现场和远控操作,根据环境的要求可分为普通型、胡外形、防爆型以满足不同的需求。 型号说明:

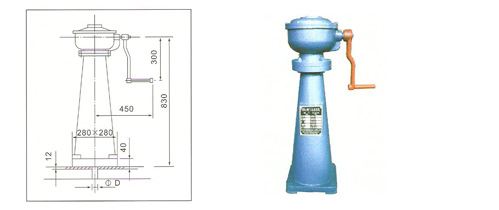

QSY型手摇启闭机:
型号参数 |
手轮直径φD |
土建预埋孔φD1 |
螺杆直径φd |
QSP-0.5T |
φ280 |
φ100 |
φ32 |
QSP-1T |
φ300 |
φ100 |
φ32 |
QSP-1.5T |
φ300 |
φ120 |
φ38 |
QSP-2T |
φ400 |
φ150 |
φ40 |
QSP-3T |
φ430 |
φ150 |
φ44 |

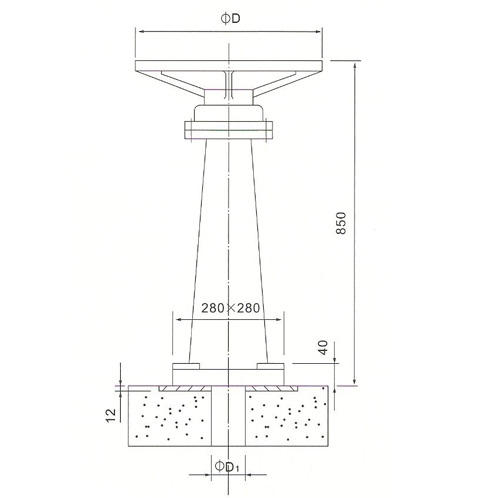

QSY型手摇启闭机:
型号参数 |
减速比 |
土建预埋孔φD |
螺杆直径φd |
QSP-1T |
1∶2 |
φ100 |
φ32 |
QSP-2T |
1∶2 |
φ100 |
φ32 |
QSP-3T |
1∶2 |
φ150 |
φ44 |
QSP-4T |
1∶4 |
φ150 |
φ44 |
QSP-5T |
1∶4 |
φ150 |
φ44 |

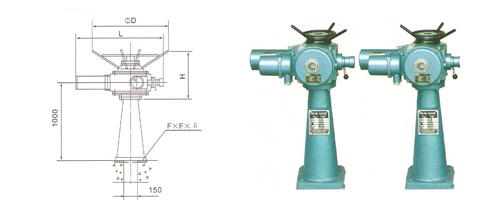

QSL型手电两用启闭机:
型号参数 |
输出转距 |
输出转速 |
丝杆直径 |
电机功率 |
φD |
L |
H |
F |
δ |
QSD-1T |
200N·m |
24r/min |
φ40 |
0.55Kw |
φ365 |
590 |
320 |
300 |
12 |
QSD-2T |
300 N·m |
24r/min |
φ40 |
0.75Kw |
φ365 |
590 |
320 |
300 |
12 |
QSD-3T |
450 N·m |
24r/min |
φ44 |
1.1 Kw |
φ470 |
810 |
440 |
300 |
12 |
QSD-5T |
600 N·m |
24r/min |
φ44 |
1.5 Kw |
φ470 |
810 |
440 |
300 |
12 |
QSD-6T |
900 N·m |
24r/min |
φ54 |
2.2 Kw |
φ550 |
830 |
450 |
500 |
16 |
QSD-8T |
1200 N·m |
24r/min |
φ54 |
3.0 Kw |
φ550 |
830 |
450 |
500 |
16 |
QSD-10T |
1800 N·m |
24r/min |
φ70 |
4.0 Kw |
|
870 |
600 |
500 |
16 |
QSD-15T |
2500 N·m |
24r/min |
φ70 |
5.5 Kw |
|
870 |
600 |
500 |
16 |
QSD-20T |
3500 N·m |
18r/min |
φ75 |
7.5 Kw |
|
1170 |
700 |
600 |
20 |
QSD-25T |
5000N·m |
18r/min |
φ75 |
10.0Kw |
|
1170 |
700 |
600 |
20 | |
