HF型滑阀

用途：
滑阀可安装于各种水池或水井的管道上，功能同于铸铁镶铜闸门，滑阀为手动操作，单向受压密封材质铜合金，耐腐耐磨，开启时有指针指示，直觉好。

结构与特点：
该滑阀主要由门框、滑板密封圈及可调式锲形压块等部件所组成，具有构造简单、坚固耐用、安装方便等特点。
主要技术参数：
1、滑阀安装法兰式墙管上、闸板设于迎水面。
2、滑阀压向门框允许******压力0.1Mpa。
3、滑阀压离向门框允许******压力0.02Mpa。
4、密封工作部位渗漏量不大于1.24L/min.m。

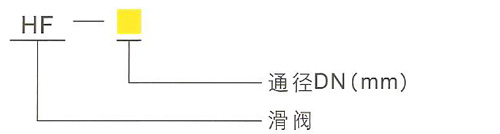

型号说明：

HF型滑阀外形图：

HF型滑阀安装尺寸：

D	￠300	￠400	￠600	￠800	￠1000	￠1200
D₀	￠440	￠565	￠780	￠1015	￠1250	￠1390
D₁	￠400	￠515	￠725	￠950	￠1120	￠1330
D₂	￠120	￠120	￠120	￠150	￠150	￠150
D₃	￠290	￠290	￠290	￠300	￠300	￠300
H	1500-5000			2000-5000
H₀	1380	1480	1680	2030	2330	2430
H₁	885	885	885	905	905	905
H₂	865	1065	1490	2225	2305	2509
L	242	254	295	400	345	355
d	￠42	￠42	￠42	￠60	￠70	￠70
n-d₁	12-￠23	16-￠23	20-￠30	24-￠30	28-￠30	32-￠30
