用途: 常用于给水、排水、防汛等水利工程,尤其是风景区、道路工程等不允许明杆式圆闸门安装的场合。该产品通过省级鉴定。 结构及特点: 本设备主要由门框、闸板、密封圈及可调式楔形压块等部件所组成,具有结构简单、坚固耐用、安装方便等特点。 主要技术参数: 1.闸门应按图示位置安装、闸板设于迎水面。 2.闸板压向门框允许******压力0.1Mpa。 3.闸板压离门框允许******压力0.02Mpa。 4.密封工作部位渗漏量不大于1.24L/min.m。 型号说明:

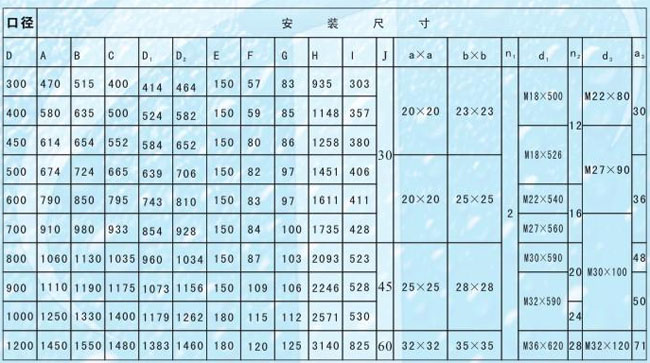

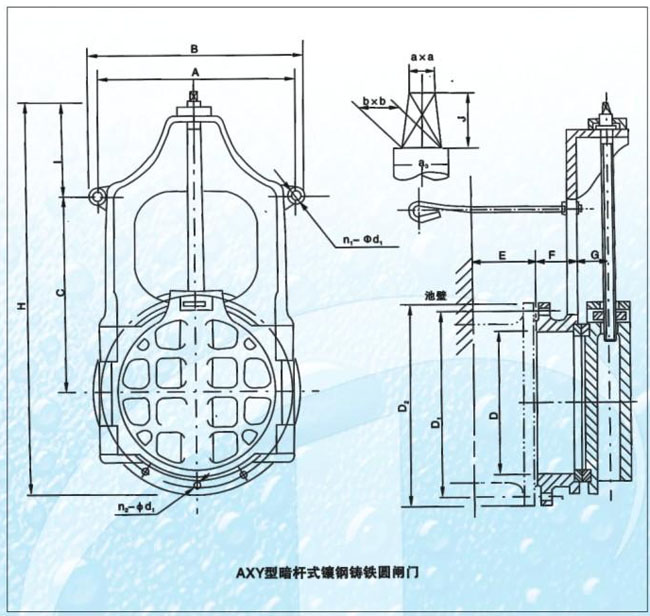

AXY型暗杆式镶铜铸铁圆闸门外形及安装尺寸:
基础及安装:
订货须知: 1.特殊规格本公司可为用户另行设计制造,并提供预埋件详图。 2.闸门的闸板、门框材料一般用灰铸铁制造,若需其他材料请注明。
|
