GL320型自清式高效空气过滤器的研发：

    1982年航空工业部为发展航机在工业上的应用，对航空工业部规划设计研究院的立项报告，[82]院试字第47号作了批复航材函[1982]1828号，其中自清式空气过滤器研制任务，于1982年开始，1988年12月结束。

    GL320型自清式高效空气过滤器是由中国航空工业规划设计研究院研制的，它经过论证、设计、试制、试验、使用等阶段，产品的性能完全满足了工业燃机对进气空气品质的技术要求，达到了国外同类产品的先进水平，尤其是GL320型自清式高效空气过滤器装置的性能更优，它的初始阻力低于美国唐纳林公司（DONG|sonCO）的同类产品。

GL320型自清式高效空气过滤装置适用范围：

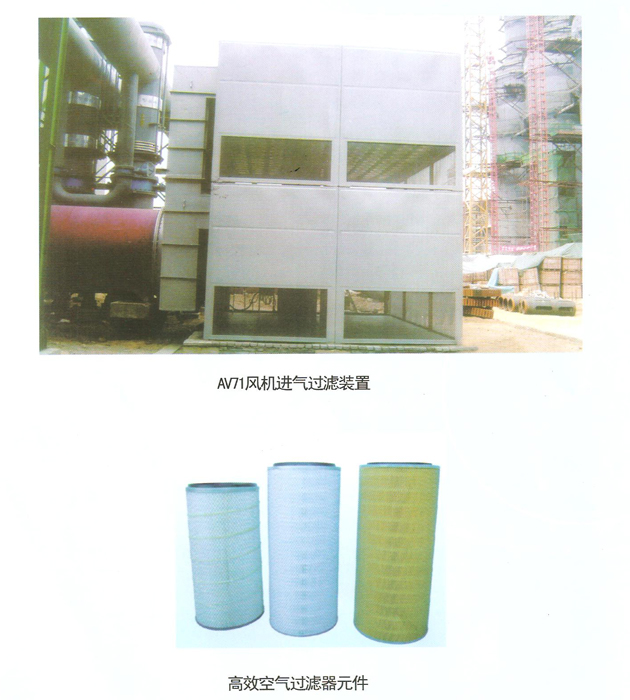

     GL320型高效空气过滤器，与钢结构箱体及W-140型文氏管、脉冲自清系统组合成自清式高效空气过滤器装置，是工业燃气轮机，大型压缩空气机，高炉鼓风机的空气净化进气过滤组合件，为高炉鼓风机系列饿定点配套产品。

GL320型自清式高效空气过滤装置性能优点：

      GL320型自清式高效空气过滤器装置，已满足了工业机械进气的过滤要求，自清反吹系统性能，经检测其性能指标如下：

·流过过滤器的空气含尘量≤0.5mg/m³。    ·声衰减量＞15dBA。

·流过过滤器的尘埃颗粒粒径≤2um。       ·结构紧凑，安装和维护方便。

·初始阻力＜150pa（额定流量时）。       ·具有良好的抗水性能。

·具有自清功能，与脉冲喷吹系统配套可使机组长期正常运行的阻力维持在600pa以下。

·GL320型高效空气过滤器，能反复多次清灰（人工）后仍在继续使用。

GL320型自清式高效空气过滤装置的自清系统：

     高效过滤装置的自清系统包括：脉冲喷吹系统和压差检测及控制系统，前者包括压缩空气供应管路，压缩空气包，电磁脉冲阀和喷吹管；后者包括微压差测量感头和具有压差检测，脉冲控制及超限报警等功能的测量控制仪表。

     脉冲喷吹系统、电磁脉冲阀。

     电磁脉冲阀是由脉冲阀（差动气阀）与先导阀（控制阀）组合在一起的组件。阀体采用铝合金压铸而成，经表面处理好具有防腐蚀的能力。其技术指标应满足下述要求：

·工作介质：工作压力为0.4-06Pa的清洁空气。

·控制信号：DC24V或DC110V，同脉冲控制仪配套使用。

·放气量当气源压力为0.6Mpa，脉冲宽度为0.12时空气流量不小于0.2m³。

·使用环境：-40~+80℃，相对湿度≤85%，特殊情况100%；

·使用寿命：不低于100万次

自清系统的设计和安装应满足下列要求：

·气包、电磁脉冲阀与喷吹管的连接处可靠密封。

·压缩空气供气管路应设置油气分离器和过滤器、确保供气净，过滤后的空气中应清除油、水及杂质（≤5um）。

·气包的体积能满足保持电磁脉冲阀的供气稳压要求，按4个或5个电磁脉冲阀为一组设计气包。

微压差传感器和控制检测仪表组成，满足下列要求：其性能满足以下要求：

·量程为0-1500Pa（0-1500mmH2O）         ·控制电磁脉冲阀的数为20路

·对应于满量程的检测精度为5             ·输出脉冲间隔可在1-30s范围内调节

·读书分辨率为2.0mmH2O                  ·输出脉冲宽度可在0.03-0.2s范围内调节

·设定控制值应可调，超限报警并输出控制信号

·脉冲控制仪同电磁脉冲阀配套使用

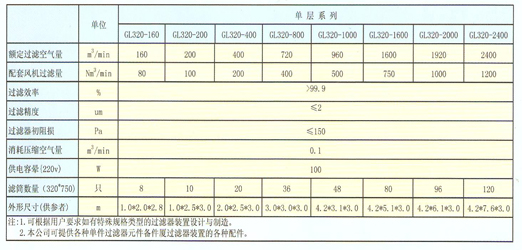

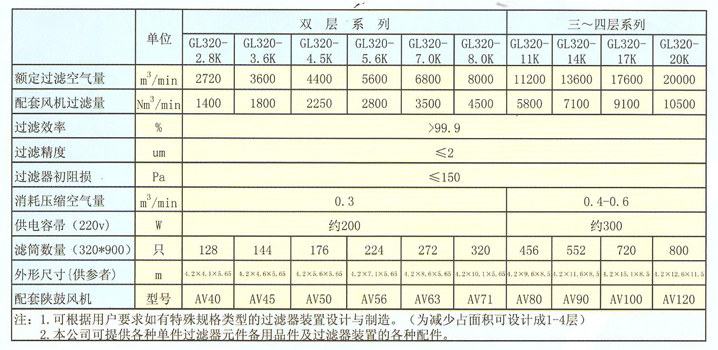

GL320型自清式高效空气过滤装置的技术参数：
