KY型消声器
KY型消声器是一种阻抗复合式消声器,是我厂经多次改进而设计的专为消除空压机噪声的新型消声器,它对空压机所产生的高、中低频噪声均有显著的降噪效果。
特点:
●单节消声量均大于25dB(A) ●在20m/s的风速下,阻力损失小于200Pa ●当气量小于20m/minshi 4,一般只需安装一只进气消声器,并应尽量垂直安装。当气量大于40m/min时,需在进排气口各安装一只消声器。(注:进气消声器可直接安装于空压机进气口或室外进气口,并应在消声器上方加装空气滤清器)
KY型消声器选用表:
型号 |
KY-1 |
KY-2 |
KY-3 |
KY-4 |
KY-5 |
KY-6 |
KY-7 |
KY-8 |
KY-9 |
KY-10 |
适用气量(m/mm) |
3 |
6 |
10 |
20 |
40 |
40 |
100 |
100 |
200 |
200 |
外形尺寸(mm) |
外径D |
320 |
370 |
420 |
560 |
650 |
650 |
1000 |
1000 |
1200 |
1200 |
安装长度L |
1000 |
1220 |
1220 |
1420 |
1620 |
1620 |
2180 |
2180 |
2500 |
2500 |
有效长度L1 |
800 |
1020 |
1020 |
1220 |
1420 |
1420 |
1880 |
1880 |
2200 |
2200 |
连接法兰尺寸(mm) |
外径D1 |
170 |
170 |
250 |
300 |
350 |
350 |
650 |
650 |
900 |
900 |
螺孔D2 |
120 |
144 |
210 |
250 |
300 |
300 |
550 |
550 |
800 |
800 |
内径D5 |
80 |
100 |
150 |
200 |
250 |
250 |
450 |
450 |
700 |
700 |
适用消声部位 |
进气 |
进气 |
进气 |
进气 |
进气 |
排气 |
排气 |
排气 |
排气 |
排气 |
PX型盘式消声器
PX型盘式消声器是华东建筑设计院于1984年研制成功的一种新型系列化消声器,它具有外观新颖,用途广泛、体积小、重量轻、消声量恰当、阻力小、规格较全、安装简便等优点。
特点:
1、带有吸声倒流锥体。
2、消声量每只在15~25dB(A)。
3、在安装空间受到限制的场合,更具适用价值。
4、当法兰风速8~24m/s时适用风量500~24500m³/h。

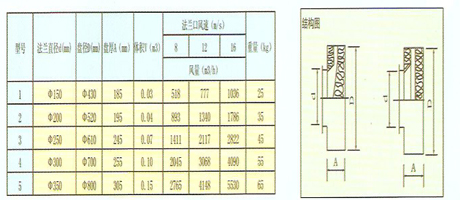

PX型盘式消声器规格表及图:
|
