消声弯头是通风空调系统中不可缺少的消声设备。W型消声弯头利用娓娓穿孔板的优良性能,结合吸声结构的不同变化,达到对宽频带噪声的良好控制。W型消声弯头,内部的穿孔板以钢骨架固定在外壳钢板上,其中Ⅰ型为单腔式,Ⅱ型为双腔式(即双层娓娓穿孔板),同时根据需要可加设导风叶片,减少气流阻力。
主要特点及技术参数:
●W-Ⅰ型消声弯头消声频带主要以中频为主,W-Ⅱ型消声弯头其消声频带较宽。 ●当气流速度再0m/s以下室,气流对消声弯头的消声性能影响不大,当气流速度大于20m/s时,消声量随阻损的增大而降低,因此,气流速度不宜大于15m/s。 ●当多个弯头消声器连续使用时,应使相邻两个消声器的间距大于风口截面对角线长,以保证应有的消声量。反之,由于相互间的作用,两个弯头消声器的效果约为单台的1.5倍。 ●此系列消声弯头结构合理、强度高、阻损小,尤适用于净化空调系统使用。 主要特点及技术参数:
型号 |
风速(m/s) |
阻力损失(Pa) |
声级差dB(A) |
125 |
250 |
500 |
1K |
2K |
4K |
8K |
A |
W-Ⅰ |
5 |
24 |
3 |
9 |
13 |
15 |
12 |
7 |
4 |
10 |
10 |
36 |
4 |
9 |
14 |
17 |
12 |
9 |
6 |
12 |
15 |
72 |
4 |
10 |
13 |
14 |
13 |
9 |
7 |
13 |
20 |
35 |
5 |
12 |
12 |
13 |
14 |
12 |
10 |
14 |
W-Ⅱ |
5 |
25 |
8 |
12 |
13 |
14 |
10 |
8 |
5 |
10 |
10 |
40 |
7 |
13 |
15 |
15 |
12 |
9 |
6 |
11 |
15 |
82 |
7 |
10 |
15 |
16 |
13 |
10 |
6 |
11 |
20 |
128 |
6 |
14 |
16 |
15 |
13 |
12 |
7 |
13 |

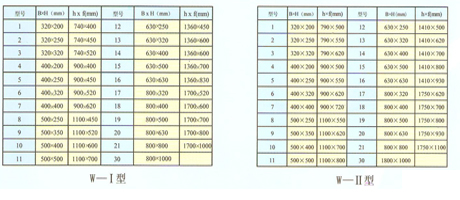

消声弯头规格选用表:
|
