LG型消声器简介
LG型罗茨鼓风机进排气系列消声器是机械工业部设计总院和北京市劳动保护科学研究所于1978年共同研制成功的一种直管式阻性消声器,主要用于降低罗茨鼓风机或叶氏鼓风机的进排气噪声。 适用范围特点:
●流量在28~112m³/min。
●消声量小于25dB(A)。 ●压力损失小于50mmH₂O。 ●本消声器不允许含水雾、油雾或腐蚀性气体流过消声器通道。气体压力小于50mmH₂O,气体温度不得高于200℃,可以垂直,水平安装。
示意图:
LG型消声器选用表:
型号 |
适用流量 (m3/mm) |
气流速度 (m/x) |
通道截面(m2) |
外形尺寸(mm) |
法兰口径(mm) |
型号m/mm |
直径D |
有效长度L1 |
安装L |
外径D1 |
中心径 |
内径 |
n-¢ |
1* |
28 |
18.1 |
0.026 |
480 |
1000 |
1124 |
300 |
269 |
180 |
6-¢19 |
LGA30/3500-30 |
2* |
42 |
22.3 |
0.032 |
500 |
1100 |
1224 |
300 |
269 |
200 |
6-¢19 |
LGA40/3500-40 |
3* |
60 |
20.4 |
0.05 |
550 |
1400 |
1524 |
365 |
327 |
250 |
12-¢19 |
LGB41×52-60/5000-60 |
4* |
80 |
21.7 |
0.062 |
580 |
1600 |
1784 |
430 |
386 |
280 |
12-¢19 |
LGA80/3500-80 |
5* |
120 |
23.2 |
0.086 |
630 |
1800 |
1980 |
485 |
445 |
330 |
12-¢24 |
D60×48-12/350-120 |
6* |
112 |
21.5 |
0.086 |
630 |
1800 |
1984 |
485 |
445 |
330 |
12-¢24 |
9*叶式风机-112 |
T701-6型通风空调系列消声器
T701-6通风空调系列消声器是在国标产品的基础上进一步改进的产品。其抗性消声是由管截面的突变及挖管鼓胀室的作用构成,对低频及部分中频噪声有良好的消声作用,阻性消声由阻性吸声片构成,对中高频起有效的消声作用。
主要特点及技术性能 ●消声效果好,频带宽:低频10-15dB(A),中频15-25dB(A),高频25-130dB(A)。 ●阻力系数:S=0.4 ●本产品可靠根据需要加工成铁龙骨和木龙骨两种形式。 ●消声器的内部流速以6-8m/s为宜。

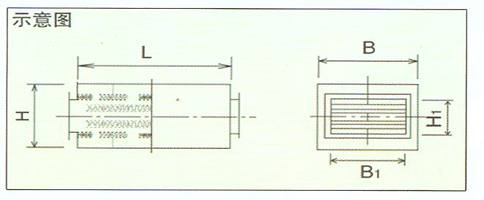

示意图:
消声器规格选用表:
型号 |
外形尺寸(mm) B×H×L |
法兰尺寸(mm) B1×H1 |
有效截面(m) |
风量(m/h) |
6(m/s) |
8(m/s) |
10(m/s) |
12(m/s) |
T701-6-1 |
800×500×1600 |
520×230 |
0.09 |
2000 |
2600 |
3330 |
4000 |
T701-6-2 |
800×500×1600 |
510×370 |
0.13 |
3000 |
4000 |
5000 |
6000 |
T701-6-3 |
1000×600×1600 |
700×370 |
0.185 |
4000 |
5330 |
6670 |
8000 |
T701-6-4 |
1000×800×1600 |
770×400 |
0.23 |
5000 |
6600 |
8320 |
10000 |
T701-6-5 |
1200×800×900 |
700×550 |
0.28 |
6000 |
8000 |
10000 |
12000 |
T701-6-6 |
1200×1000×900 |
780×630 |
0.37 |
8000 |
10600 |
13340 |
16000 |
T701-6-7 |
1500×1000×900 |
1000×630 |
0.463 |
10000 |
13320 |
16640 |
20000 |
T701-6-8 |
1500×1400×900 |
1000×970 |
0.69 |
15000 |
20000 |
25000 |
30000 |
T701-6-9 |
1800×1400×900 |
1330×970 |
0.93 |
20000 |
26700 |
33400 |
40000 |
T701-6-10 |
2000×1800×900 |
1500×1310 |
1.39 |
30000 |
40000 |
50000 |
60000 |
|
